SwissStop מציגה

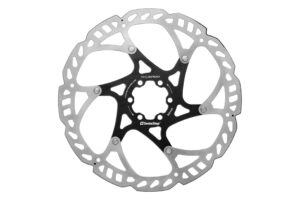

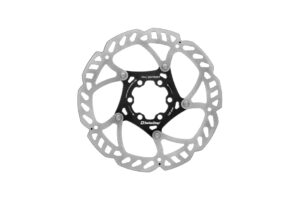

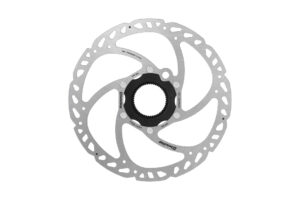

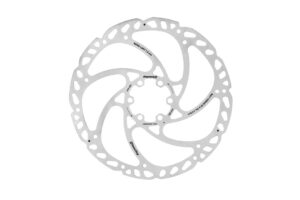

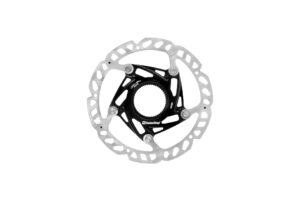

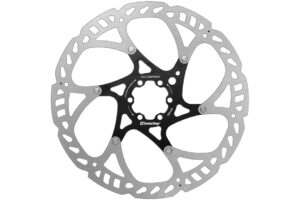

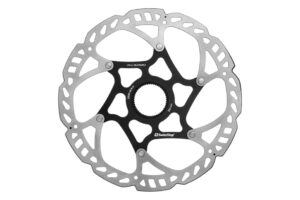

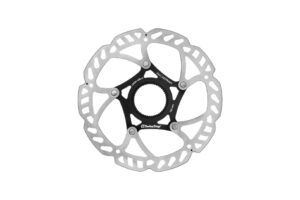

משפחת הדיסקים לבלמי דיסק Catalyst

  • דגמים
  • פיתוח

סינון

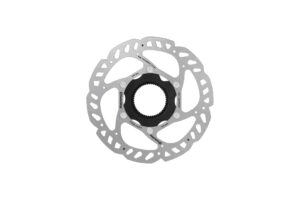

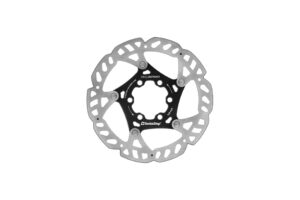

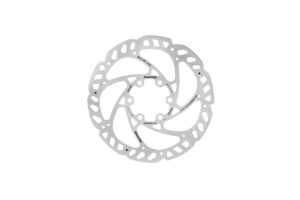

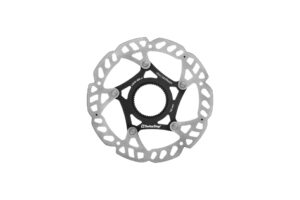

140 מ"מ

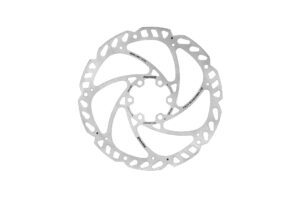

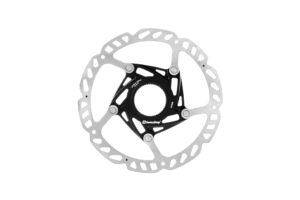

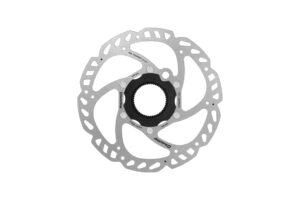

160 מ"מ

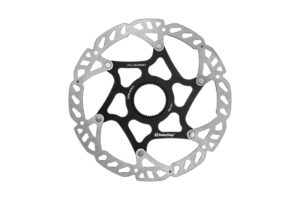

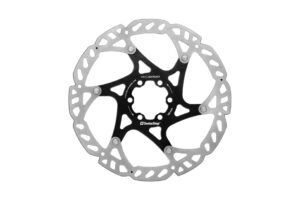

180 מ"מ

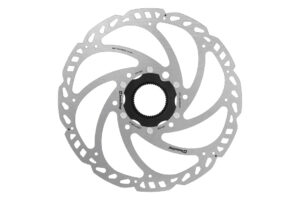

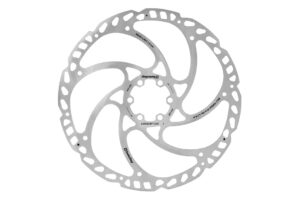

203 מ"מ

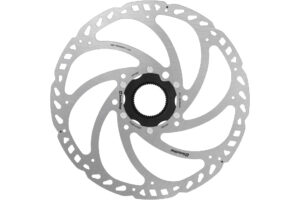

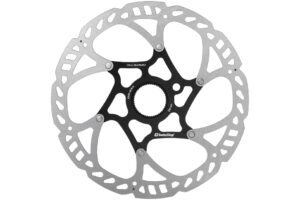

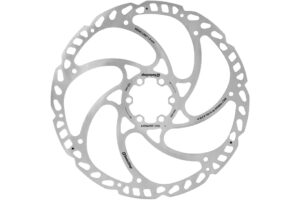

220 מ"מ

תואם עם כל תרכובות הרפידות הסינתטיות והאורגניות. מותאם ל‑SwissStop EXOTherm2 and Disc RS.

עוצמה ועמידות

בלימה עוצמתית ועמידות גבוהה, זמינים בחמישה גדלים לשימושים כולל כביש, גראבל וסייקלוקרוס, קרוס קאנטרי, דאונהיל ואופניים חשמליים

catalyst featuredetail 3
catalyst featuredetail 1

מאושר על ידי ה-UCI לתחרויות כביש

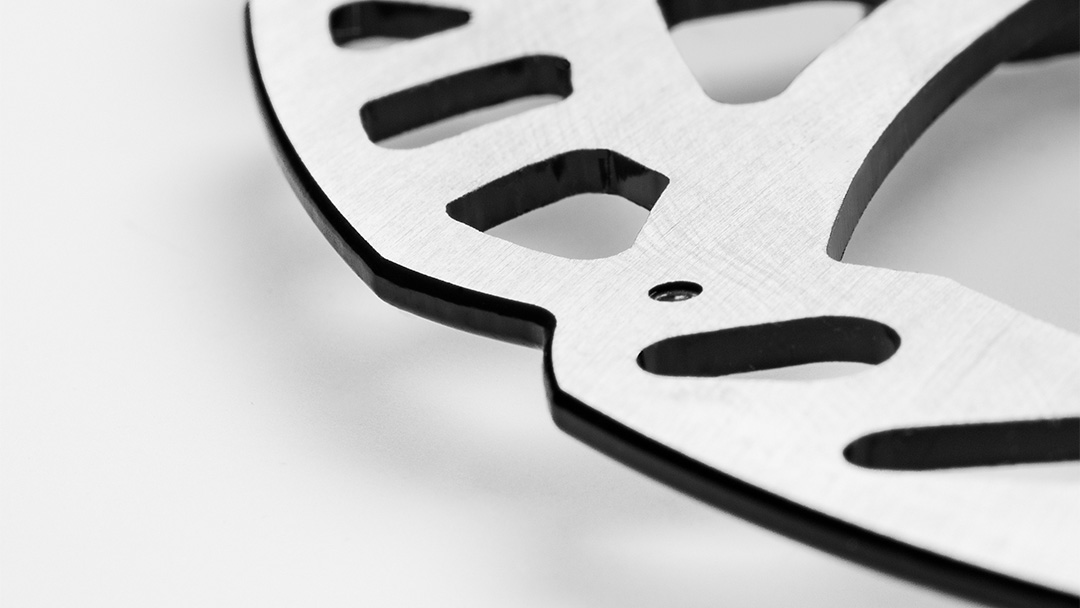

הקצוות ההיקפיים של רוטור דיסק Catalyst אינן בזווית של 90 מעלות

מחווני שחיקה

נקודות אינדיקציה קטנות על קני הדיסק מציגות חיווי מתי הגיע הזמן להחליף את הדיסק

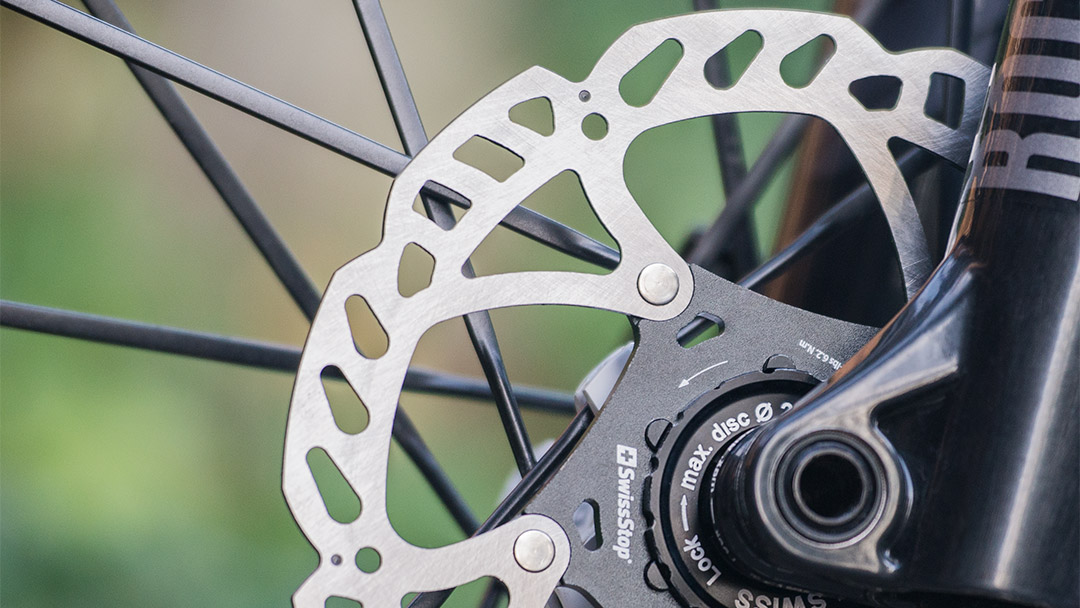

catalyst featuredetail 2

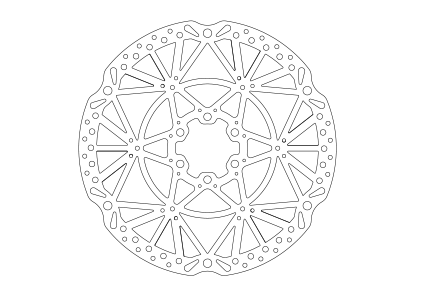

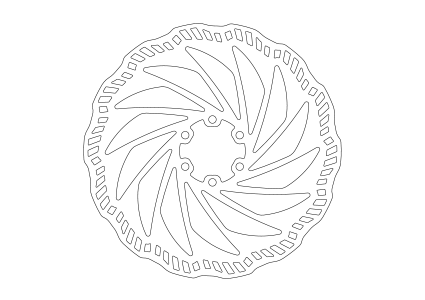

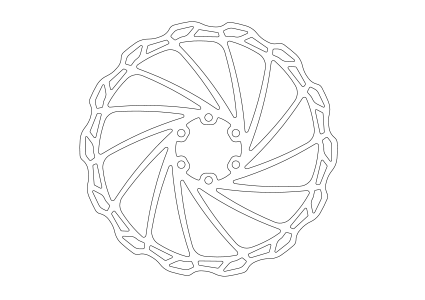

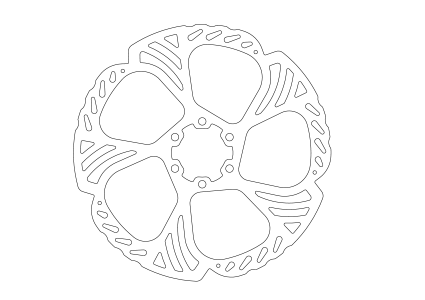

1. עיצוב ומידול
1. עיצוב ומידול
1. עיצוב ומידול
1. עיצוב ומידול

1. עיצוב ומידול

2015 — תחילת הפיתוח



צוות ההנדסה של SwissStop ביצע סדרת בדיקות מעבדה על דיסקי בלמים לאופניים. לאחר מכן הם יצרו מודלים דיגיטליים של הדיסקים וסימולציות של אותן סביבות בדיקה באמצעות תוכנה מתקדמת. השוואת הנתונים אישרה שהסימולציות היו מדויקות ויעילות, מה שנתן למהנדסים ביטחון להמשיך ביצירת מגוון אב-טיפוסים דיגיטליים למבחנים והערכה מקיפה.

2. סימולציות חום ותכנון מבני
2. סימולציות חום ותכנון מבני
2. סימולציות חום ותכנון מבני
2. סימולציות חום ותכנון מבני

2. סימולציות חום ותכנון מבני

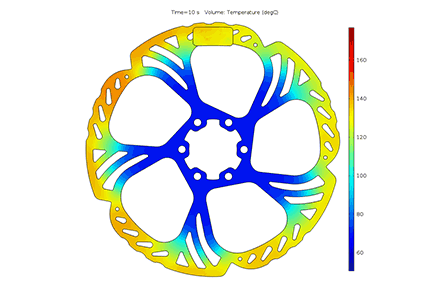

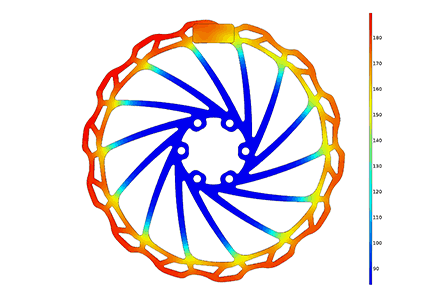

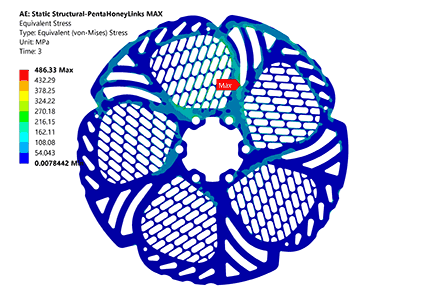

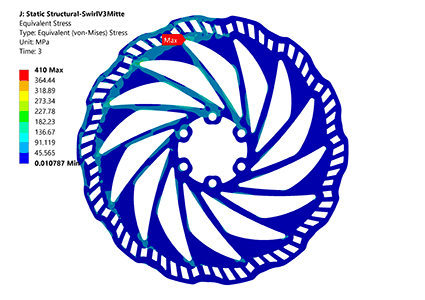

פיזור החום בכל מודל עיצוב שנוצר נבדק באופן מקיף באמצעות תוכנת סימולציה הנדסית. הקשרים בין ההעברה, הקרנה, שטח פנים ומשקל שימשו לקביעת העיצוב האופטימלי במטרה למקסם את פיזור חום ועמידות הדיסק תוך שמירה על מזעור משקל. מבנה כל עיצוב הוערך תחת כוחות בלימה הנעים מלחץ יד טיפוסי ועד למקסימום תיאורטי. נקודות לחץ קריטיות במבנה זוהו על מנת למקסם את חוזק וקשיחות הדיסק.

3. ניתוח זרימת אוויר

3. ניתוח זרימת אוויר

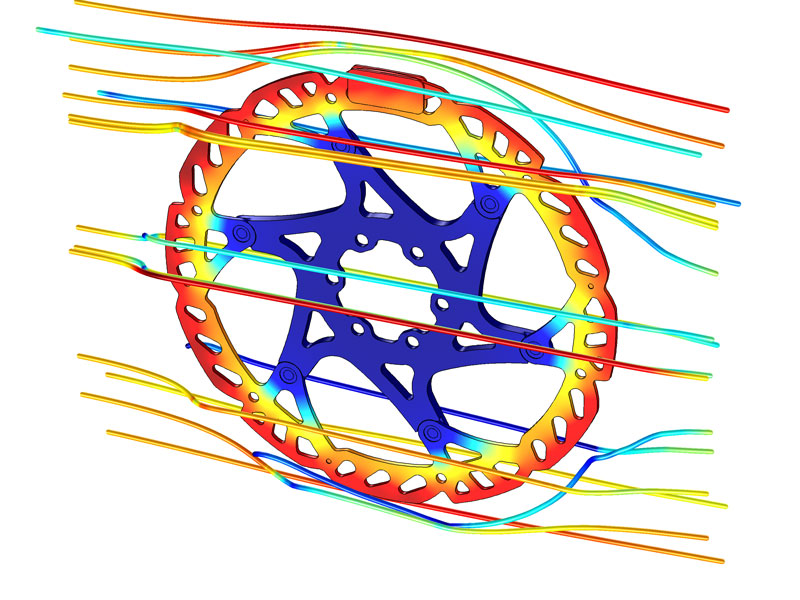

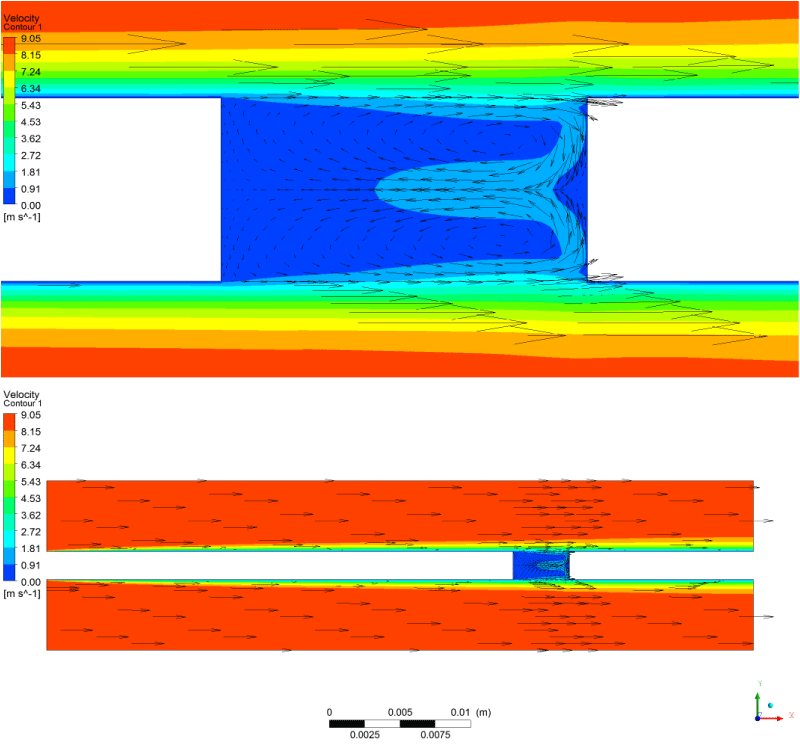

בוצעו סימולציות של דינמיקת נוזלים חישובית (CFD) כדי לחקור את זרימת האוויר מעל פני הדיסק ובאזורי החיתוכים. נבדקו פרופילים שונים כדי לקבוע את השפעת החורים האסימטריים ולמקסם את אפקט הקירור של זרימת האוויר על פני השטח.

OST



בוצעו סימולציות תרמודינמיות, ניתוחים מבניים והדמיות של דינמיקת זרימת האוויר בשיתוף עם המכון לטכנולוגיית אנרגיה באוניברסיטת OST למדע יישומי.



4. העיצוב הסופי

4. העיצוב הסופי

2016 — הכרזת דגם Catalyst הראשון

הביצועים של עיצוב Catalyst הוכחו כיעילים ביותר באמצעות המשך תהליכי מידול דיגיטליים וסימולציות תרמודינמיות. לאחר שלב זה, יוצרו אב-טיפוסים פיזיים למבחני מעבדה ושדה מקיפים. תהליכים אלו נתנו תוקף העיצוב. עם סיומו, הוכרז באופן רשמי דגם Catalyst הראשון, עם ספיידר מאלומיניום 7075T6 ומסלול בלימה מפלדת אל חלד SUS410.

2017-2020 — רוכבי אופניים מכל הסוגים, כולל מיטב רוכבי MTB, סייקלוקרוס ורוכבי כביש ב-UCI World Tour, גילו את הכוח, העמידות והאמינות של דיסקי Catalyst.

2021 — צוות ההנדסה של SwissStop יישם את קונספט עיצוב Catalyst על דגמי דיסק חדשים, תוך התמקדות בדרישות יישומים ספציפיים יותר שחווים הרוכבים. פותחו דגמים חדשים חד-חלקיים ודגמים דו-חלקיים מותאמים למרוצים.

מהונדס לקביעת סטנדרט חדש

פיזור חום אופטימלי

ביצועים אמינים מגראבל וסייקלוקרוס ועד דאונהיל

עמידות גבוהה, גם בתנאים הקשים ביותר

תאימות

⚠️ נא לוודא כי דיסק ה-Catalyst עומד בדרישות התאימות והאחריות של כל הרכיבים במערכת הבלמים שלך.

תיעוד טכני
